FCM5000电脑型金相显微镜
- FCM5000电脑型金相显微镜概述：
- 金相软件标准：---部分摘选
- 基本功能
- 配置表

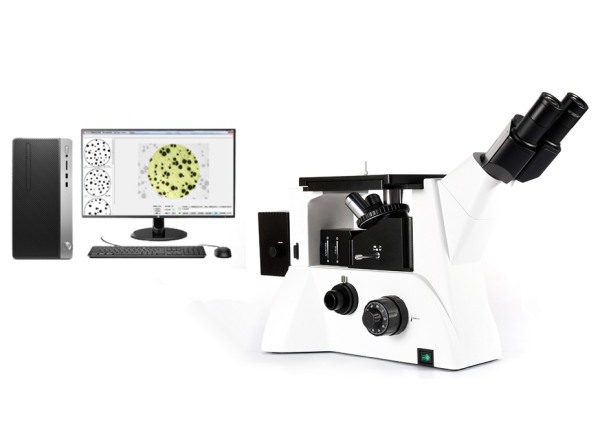

概述： FCM5000电脑型金相显微镜为三目倒置式金相显微镜，采用优良的无限远光学系统与模块化的功能设计理念，本机具有偏光、明场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。 观察系统 铰链式双目观察筒，45°倾斜，操作时不需要长时间低头或平视观察，使操作者的颈与肩部得到有效释放。平场广角目镜市场数可达φ22mm，使目视观察更为广阔、舒适，可适配橡胶眼罩。 机械载物台 机械移动载物台，内置可旋转圆形载物台板，板中设置的异形观察窗口适合于不同规格试样的显微观察，在进行偏光观察时可旋转圆形载物台板，以满足偏光镜检的要求。 照明系统 采用柯拉照明方式，孔径光阑与视场光阑可通过拨盘进行孔径大小调整，调节顺畅舒适。起偏器可360°调整偏振角，以观察不同偏振状态下的显微图像。 FMIA2020版金相图像分析软件系统
概述：
FMIA2020版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2020版金相图像分析软件系统。 软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
特性：
软件安装更直观简洁 全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。 正版软件保证体系 软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。 需求标准可定制 标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。 报告模板可修改 可为不同企业量身定做报告模板。 正版软件可升级 依据国家标准化委员会标准推行时间，进行软件免费升级。 适用电脑系统广 本软件可在Windows 7、Windows10 下安装运行。 软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2009球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 1299-2014工模具钢
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 7946-2017铸造铝合金金相
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
JB/T 9986-2013工具热处理金相检验
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
QC/T 502-1999汽车感应淬火零件金相检验
QC/T 553-2008汽车发动机铸造铝活塞 金相检验
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
TB/T 2478-1993弹条金相组织评级图
TB/T 2451-1993铸钢中非金属夹杂物金相检验
TB/T 2944-1999铁道用碳素钢锻件
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征
DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准
ISO 4499-2016硬质合金--显微结构的金相测定，ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程，
ASTM E45-2013钢中夹杂物含量的评定方法，软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；
正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面： （1）自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。 （2）比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
2、几何测量 软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。 （1）数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。 （2）保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
3、查看图库 软件提供了查看图库功能，为用户提供了最新的国家标准级别图库。
4、定倍打印 软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
5、图像拼接 对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。
6、专业功能 为客户提供了专业功能定制窗口，可以根据客户的需求定制相关功能模块：如图像的共聚焦、三维光图、图像数据库、图像对比。
FMIA2020版金相分析软件系统组成：
1、软件程序FMIA2020（U盘）；
2、加密狗：USB型+动态码验证；
3、文字资料：《使用说明书》（在U盘上）；
4、0.01mm测微标尺。
5、CCD摄像装置。
6、适配镜接口。
|
配置 |
整机型号 |
|
|
部件 |
规格 |
FCM5000W |
|
光学系统 |
无限远色差校正光学系统 |
· |
|
观察筒 |
铰链式双目镜筒，45°倾斜；瞳距调节范围53~75mm. |
· |
|
目镜 |
平场大视野目镜 WF10X/22mm |
· |
|
平场大视野分化目镜WF10X/22mm |
O |
|
|
标配物镜 (无限远平场消色差物镜 ) |
PL L10X/0.25 WD20.2mm |
· |
|
PL L20X/0.40 WD8.8 mm |
· |
|
|
PL L50X/0.70 WD3.68 mm |
· |
|
|
PL L100X/0.85 WD0.4mm |
· |
|
|
选配物镜 (无限远平场消色差物镜 ) |
PL L5X/0.12 WD26.1mm |
O |
|
PL L40X/0.60 WD3.98mm |
O |
|
|
PL L60X/0.75 WD1.22mm |
O |
|
|
PL L80X/0.80 WD1.25mm |
O |
|
|
转换器 |
滚珠内定位五孔转换器 |
· |
|
调焦机构 |
粗微动同轴调焦，带锁紧装置，微动格值:2μm. |
· |
|
载物台 |
机械移动载物台，外形尺寸(242*200mm)，移动范围（30*30mm） |
· |
|
圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф20mm. |
· |
|
|
照明系统 |
6V30W卤素灯，亮度可调。 |
· |
|
偏光附件 |
检偏镜组、起偏镜组 |
· |
|
滤色片 |
配磨砂玻璃，黄、绿、蓝滤色片 |
· |
|
金相分析系统 |
FMIA2020正版金相分析软件、索尼芯片300万摄像装置、0.65X适配镜接口、测微尺。 |
· |
|
电脑 |
惠普商务机 |
O |
