4XC金相显微镜

4XC金相显微镜

详细信息 : 实践题 - 选项卡
  • 4XC金相显微镜概述
  • 4XC-W电脑型金相显微镜配置表
4XC金相显微镜 【产品参数在线下载】

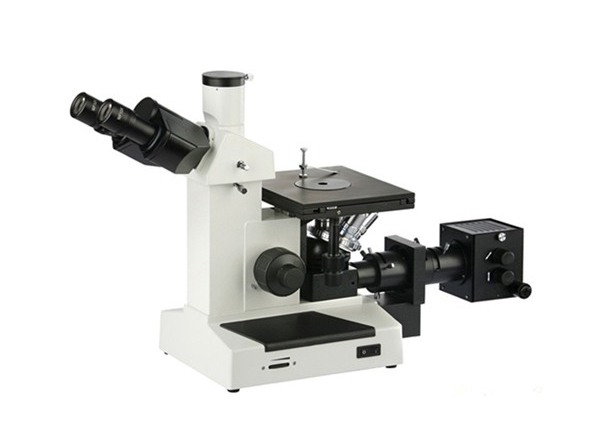

为三目倒置式金相显微镜,配置优良的长焦距平场消色差物镜与大视野平场目镜, 照明系统采用柯勒照明方式,视场照明均匀。产品结构紧凑,操作方便舒适。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学 研究的理想仪器。
观察系统 铰链式观察筒:双目观察筒,单视度可调,镜筒30°倾斜,舒适美观。三目观察筒,可连接摄像装置。目镜:WF10X大视野平场目镜, 视场范围φ18mm,提供宽阔平坦的观察空间。
机械载物台 机械移动载物台,内置可旋转圆形载物台板,在进行偏光观察时刻旋转圆形载物台板,以满足偏光镜检的要求。
照明系统 采用柯拉照明方式,孔径光阑与视场光阑可通过拨盘进行孔径大小调整,调节顺畅舒适。选配的起偏器可90°调整偏振角,以观察不同偏振状态下的显微图像。

配置

整机型号

部件

规格

4XC-W

光学系统

有限远色差校正光学系统

·

观察筒

铰链式双目镜筒,30°倾斜;三目镜筒,瞳距和屈光度可调。

·

目镜(大视野)

WF10X(Φ18mm)

·

WF16X(Φ11mm)

O

WF10X(Φ18mm) 带十字分化尺

O

标配物镜

(长距平场

消色差物镜)

PL L 10X/0.25  WD8.90mm

·

PL L 20X/0.40  WD3.75mm

·

PL L 40X/0.65  WD2.69mm

·

SP 100X/0.90  WD0.44mm (油)

·

选配物镜

(长距平场

消色差物镜)

PL L50X/0.70  WD2.02mm

O

PL L 60X/0.75  WD1.34mm

O

PL L 80X/0.80  WD0.96mm

O

PL L 100X/0.85  WD0.4mm

O

转换器

滚珠内定位四孔转换器

·

滚珠内定位五孔转换器

O

调焦机构

粗微动同轴调焦,微调格值:0.002mm;行程(从载物台表面焦点起):30mm。粗动松紧可调,带锁紧和限位装置

·

载物台

双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm)

·

照明系统

6V 20W 卤素灯,亮度可调

·

偏光附件

检偏镜组、起偏镜组

O

滤色片

黄色滤色片、绿色滤色片、蓝色滤色片

·

金相分析系统

FMIA2020正版金相分析软件、索尼芯片300万摄像装置、0.65X适配镜接口、测微尺(具备:规格100x0.01mm、100x0.01cm,校准点d = 0.15mm、d = 0.07mm)。

·

电脑

惠普商务机

O
